PRIEMYSELNÁ STOLOVÁ UV LED TLAČ

JETRIX LXa8

Vyrobené v Kórei

Veľký formát.
Precíznosť v každom detaile.

Stôl 3,2 × 2,01 m. Od veľkých reklamných tabúľ až po krátke série a dekorácie - priamo na materiál.

Zoznámte sa so LXa8 Katalógy SK / EN

JETRIX LXa8: výrobný stôl a vozík v grafitovom kryte

Vidieť zblízka

FLATBED / UV LEDTECHNOLÓGIA INKTEC / JETRIX

Oblasť tlače bez okrajov: 3 200 × 2 010 mm
Max. hrúbka substrátu: 100 mm
Hlavy Konica Minolta: 6 pl / KM1024a
Výrobný režim · 6 farieb: 69,8 m²/h*

* Výkon v maskovacom režime, 6 prejazdov. Zobraziť všetky režimy a podmienky merania ↓

01 / VÝROBNÉ MOŽNOSTI

Stôl 3,2 × 2,01 m.
Veľké dosky a krátke série.

LXa8 je tlačiareň pre firmy pracujúce s veľkými platňami, no jej schopnosti využijete aj pri menších prvkoch umiestnených na stole.

Bočný pohľad na JETRIX LXa8, zobrazujúci veľký stôl a širokú bránu

Zväčšiť

3,2 × 2,01 METRA PRIESTORU

Váš materiál.
Váš formát.

Vytlačte veľký obrázok na celú platňu alebo pripravte niekoľko menších úloh naraz. Podtlak v šiestich zónach stabilizuje substrát a automatické polohovacie kolíky uľahčujú jeho umiestnenie.

100 mmmaximálna hrúbka materiálu
- od tenkého plechu po hrubý prvok

Reklama
a značenie

Billboardy, reklamné tabule, výstavné a vizuálne komunikačné prvky. Veľký formát tlače umožňuje vytvárať komplexnú grafiku bez jej rozdeľovania na menšie fragmenty.

PLASTY / KOV / DOSKY

Výklady
a expozície

Akrylátové, sklenené a farebné podklady. Biely atrament môže vytvoriť základ pre farbu a lak môže zvýrazniť vybrané dizajnové prvky.

AKRYL / SKLO / BIELA

Dekorácie
a personalizácia

Grafika na dreve, kameni, keramike alebo koži. Zlaďte potlač s povrchom, vizuálnym efektom a spôsobom použitia hotového prvku.

DREVO / KAMEŇ / KERAMIKA

Obaly
a krátke série

Prototypy, obalové hárky a ploché reklamné predmety. Rozmiestnite rôzne návrhy na stole a prispôsobte sériu konkrétnej zákazke.

PAPIER / HÁRKY / DETAIL

Najprv sa skontroluje váš materiál. Kompatibilita substrátu a atramentu, príprava povrchu a priľnavosť sú potvrdené testovaním. Pre náročné podklady sa vyberie špeciálny primer.

LXa8 / INTERAKTÍVNA PREZENTÁCIA

Pozrite si LXa8 v akcii.

Pozrite si pohyb vozíka, UV LED lampy a automatický podtlak. Pozastavte alebo obnovte tlač, prípadne si pozrite Anti Crash — zastavenie a zdvihnutie vozíka po detekcii vydutého materiálu.

02 / VLASTNÝ SOFTVÉR INKTEC / JETRIX

JETRIX EX

Váš proces.
Nielen hotové funkcie.

Proprietárny program výrobcu vám dáva kontrolu nad poradím vrstiev, zdrojmi obrazu a vykonaním celej úlohy.

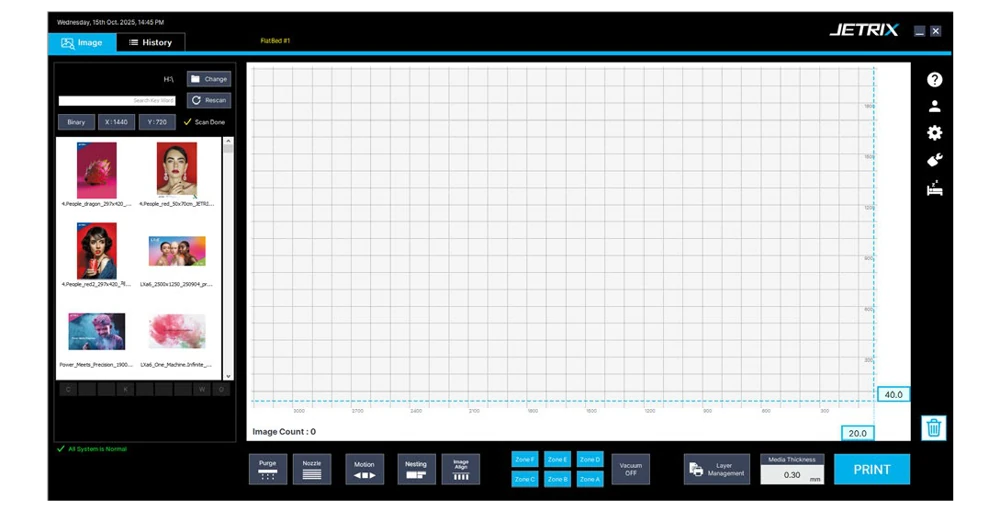

Hlavná obrazovka proprietárneho softvéru JETRIX EX s knižnicou obrázkov, náhľadom stola a ovládacím panelom tlače. — Súbory vľavo. Tlačová plocha uprostred. Ovládanie úlohy aj tlačiarne v jednom rozhraní.

JETRIX EX je originálny softvér výrobcu stroja. Výrobca tak môže rozvíjať ovládací softvér spolu so zariadením a poskytovať operátorovi flexibilné nástroje na tvorbu tlačových procesov.

Výhoda oproti systémom obmedzeným na preddefinované funkcie: v JETRIX EX môže operátor definovať vlastnú postupnosť vrstiev, priraďovať dáta z jedného alebo viacerých súborov a kombinovať rôzne spôsoby tlače do jednej naprogramovanej úlohy.

LXa8 / LXa7-R / LXa6-R - VRSTVY A JETRIX EX

UV LED vrstvená tlač.
Možnosti JETRIX EX.

Primer, biela, farba a lak - kombinujte funkcie tlače z jedného alebo viacerých súborov do naprogramovanej sekvencie.

Viac možností v jednej úlohe. Menej manuálnych krokov medzi vrstvami.

JETRIX EX spája správu vrstiev s ovládaním tlačiarne. Naprogramujte až 6 vrstiev v jednom kroku a najviac 7 krokov v jednej úlohe. Využiť môžete aj maskovanie svetla alebo režim Tandem. Dostupnosť funkcií závisí od výbavy zariadenia.

SELEKTÍVNY PRIMER

Pripravte iba to,
čo chcete vytlačiť.

Primer je vrstva pripravujúca povrch pre tlač, používaná na zlepšenie priľnavosti atramentu na náročných substrátoch, napr. sklo alebo kov. Jeho aplikácia je určená skúškou na konkrétnom materiáli.

Primer aplikovaný digitálne môže pokryť iba oblasti plánovanej grafiky. Ak vytlačíte tri samostatné tvary na tabuľu skla, pripravíte pod týmito tvarmi priestory. Priestor medzi nimi zostáva bez základnej vrstvy.

Tri stupne tej istej tlače na sklo: primer len pod tvary, biela základná vrstva a farebná tlač. Medzi tvarmi zostáva sklo bez povrchovej úpravy. — Ilustračná schéma. Primer je zvýraznený modrozelenou farbou, aby sa ukázal jeho rozsah. Nezobrazuje jeho skutočnú farbu ani hrúbku vrstvy.

LAK - VÝBEROVÝ LAK

Rovnaký dizajn.
Iný efekt vo svetle.

Lak je bezfarebná konečná vrstva. Selektívne aplikovaný umožňuje zvýrazniť vybrané prvky: logo, písmená, ornament alebo fragment ilustrácie. Môžete si tiež naplánovať úplné pokrytie.

Vy si vyberiete, ktoré detaily majú vyniknúť. Lesk na vybraných listoch kontrastuje s okolím a svetlo zvýrazňuje ich tvar. Účinok závisí od povrchu materiálu, nastavenia tlače a vytvrdzovania.

Dva panely s rovnakým vyobrazením listov: vľavo bez laku, vpravo tri vybrané listy s výrazným leskom. Detailný záber ukazuje dokončenie detailu. — Vizualizácia selektívneho laku. Zobrazuje kontrast povrchových úprav; konečný efekt závisí od materiálu a nastavení tlače.

VIACVRSTVÁ UV LED TLAČ

Navrhnite efekt.
Vyberte poradie vrstiev.

Biela môže tvoriť podklad pod farebnou grafikou, kryciu vrstvu za grafikou pozorovanou cez sklo alebo oddeľujúcu vrstvu medzi dvoma obrazmi.

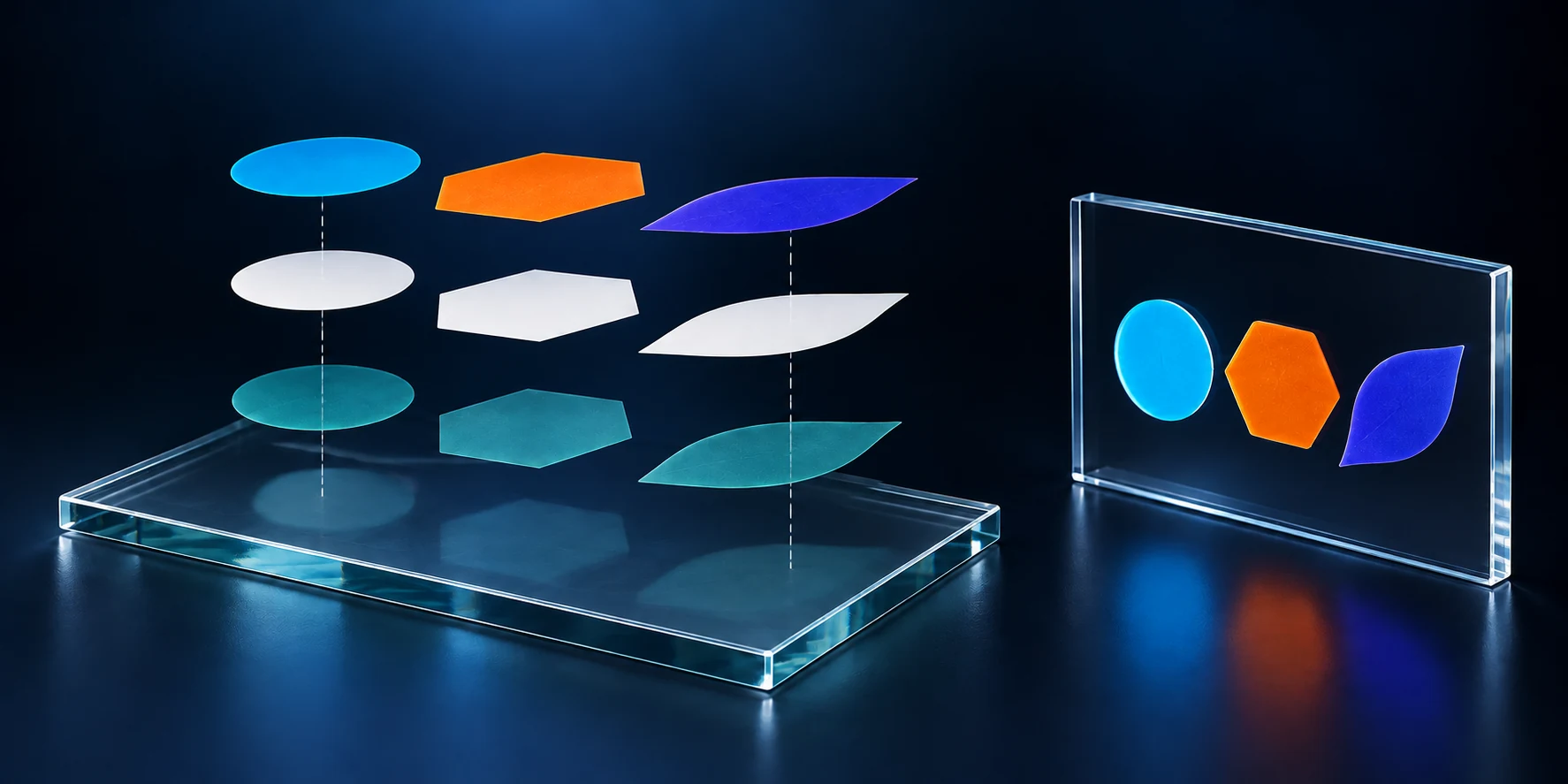

Oddelené vrstvy rovnakého dizajnu: sklenený substrát na dne, selektívny primer, biela a farba nad ním. Každá vrstva pokrýva iba tri tvary. — Schéma vrstvy: zdola, podklad → primer → biela → farba. Rozostup a hrúbka boli zväčšené kvôli čitateľnosti. Lak môže byť pridaný ako povrchová úprava vo vhodnej konfigurácii.

Farba pozorovaná zo strany tlače

Na priehľadnom podklade poskytuje biela pod farbou nepriehľadnosť a znižuje vplyv pozadia viditeľného cez materiál.

Selektívny lak / voliteľnýFarba CMYKBielaPrimer / podľa potrebyPodklad

Aplikácia: primer → biela → farba → voliteľný lak.

Príklad: logo a samostatné tvary na sklenenom paneli.

Grafika pozorovaná cez sklo

Potlač je na zadnej strane skla. Divák sa pozerá cez sklo na farbu a biela farba za farbou poskytuje pokrytie.

Biela za farbouFarba CMYK / zrkadlový súborPrimer / podľa potrebySklo↑ POHĽAD CEZ SKLO

Aplikácia zo zadnej strany: primer → farba → biela.

Príklad: dekoratívny panel s grafikou na zadnej strane.

Dva obrazy, biela medzi nimi

Biela vrstva medzi dvoma vrstvami farby umožňuje navrhnúť grafiku, ktorá je viditeľná na oboch stranách priehľadného materiálu.

Farba / druhá stranaBiela oddeľujúca obrazyFarba / pohľad cez materiálPriehľadný podklad

Príklad rozloženia: farba → biela → farba.

Príklad: obojstranná grafika na výklade. Krytie bielej a kompatibilita obrázkov sa vyberajú podľa dizajnu.

Diagramy zobrazujú poradie, v ktorom sú vrstvy aplikované. Primer sa používa, keď to materiál vyžaduje.

Operátor naprogramuje.
JETRIX dokončí celý proces.

Vrstvy môžu pochádzať z jedného súboru alebo z niekoľkých rôznych súborov. Pripravíte farebnú grafiku, masku bieleho atramentu, oblasti nanášania primera a masku laku. V JETRIX EX im priradíte funkciu a poradie v procese. Použiť môžete aj samostatný obraz pre druhú stranu alebo masku na riadenie priepustnosti svetla.

Operátor pripraví a spustí celý proces a stroj samostatne dokončí naprogramovanú sekvenciu až do konca. Po každej vrstve nie je potrebné manuálne nahrádzať súbory alebo spúšťať inú úlohu. Platí to pre proces s jedným súborom aj pre sekvenciu kombinujúcu údaje z viacerých súborov.

6 × 7 / JEDNA PROGRAMOVANÁ PRÁCA

Až 42 vrstiev.
Jedna naprogramovaná sekvencia.

vrstiev v jednom kroku

Režim Multi Layer umožňuje skombinovať až šesť vrstiev v jednom kroku tlače.

krokov za sebou

V jednej úlohe môžete naprogramovať až sedem nadväzujúcich harmonogramov, každý s vlastnou konfiguráciou.

vrstiev v jednej úlohe

Kombináciou viacvrstvovej tlače a následných krokov vytvoríte úlohu až so 42 vrstvami.

ETAPA 01až 6 vrstiev

ETAPA 02až 6 vrstiev

ETAPA 03až 6 vrstiev

ETAPA 04až 6 vrstiev

ETAPA 05až 6 vrstiev

ETAPA 06až 6 vrstiev

ETAPA 07až 6 vrstiev

6 vrstiev × 7 krokov = až 42 vrstievV jednej úlohe, bez manuálneho spúšťania nasledujúcich etáp.

Krok úlohy predstavuje harmonogram v JETRIX EX. Jeho vykonanie môže vyžadovať viacero prejazdov vozíka.

01 / ÚDAJE

Jeden alebo viacero súborov

Projekt s pripravenými vrstvami alebo samostatnými súbormi grafiky a masky.

02 / JETRIX EX

Funkcia a poradie

Priraďovanie údajov k vrstvám, výber režimov a programovacích sekvencií.

03 / TLAČ

Pripravený proces

Tlačiareň automaticky vykoná celú sekvenciu bez ručnej výmeny súborov medzi vrstvami.

TAK TO VYZERÁ V JETRIX EX

Od súborov až po hotovú sekvenciu.

Takto sa nastavuje proces v JETRIX EX. Operátor vyberá obrazy, priraďuje dáta k tlačovým funkciám a ukladá poradie vykonania. Snímky obrazovky ukazujú výber dát a poradie vrstiev.

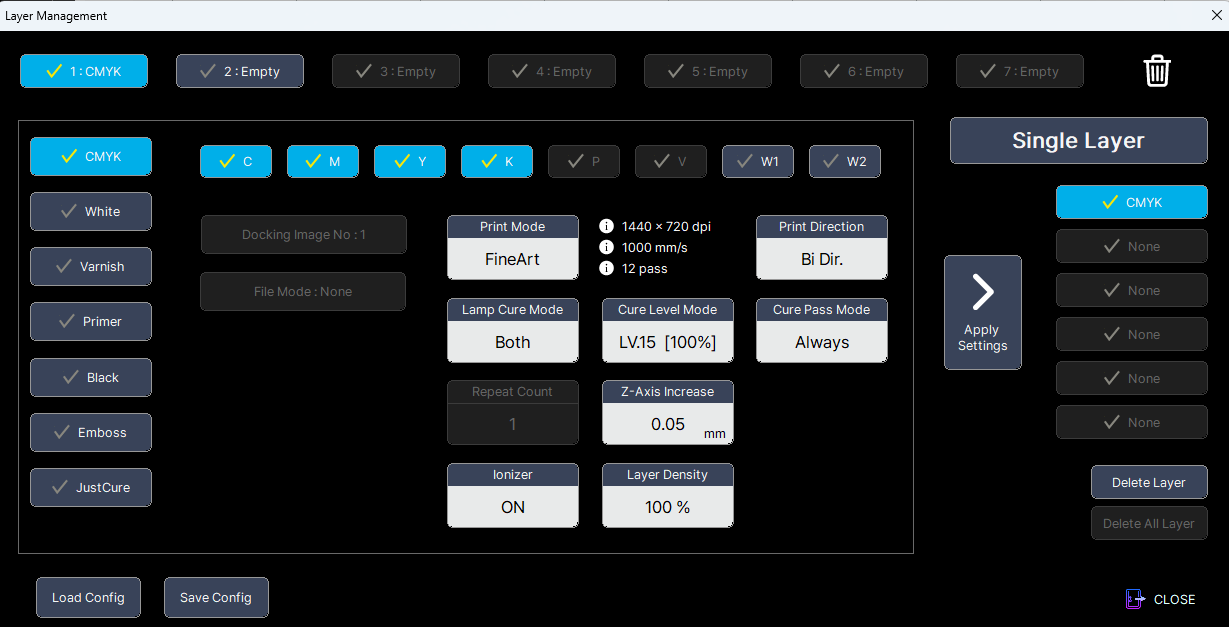

Skutočný panel Layer Management v JETRIX EX: plány navrchu, funkcie CMYK, White, Varnish, Primer a Black vľavo a vrstvy vpravo. — **Layer Management** — tu zostavujete proces. Vyberiete harmonogram, tlačovú funkciu, zdroj obrazu a nastavenia, potom vrstvu potvrdíte tlačidlom Apply Settings.

01 / OBRAZY

Niekoľko obrázkov v jednej polohe

Dve aktuálne okná nastavenia obrazu v JETRIX EX s číslami obrazu 1/1 a 2/2 a pozíciou X a Y. — Individuálne nastavenia obrazu

Image Docking umožňuje priradiť až tri obrázky na jednu pozíciu, napr. pre farbu → biela → farebné rozloženie. V Layer Management uvádzate číslo obrázka použité v danej vrstve.

Pole obrázka dokovania č.: 1 v JETRIX EX. — Výber obrázka pre vrstvu

02 / ZDROJ VRSTVY

Vy si vyberiete, čo je pokryté

Pole File Mode: Rip File zo skutočného panela JETRIX EX. — FileMode

Rip File: Dáta z pôvodného súboru RIP.
Combine: Kombinovanie dát vybraných RIP kanálov, napr. CMYK pre bielu vrstvu.
Select Spot: Údaje vybranej priamej farby – napr. maska definujúca oblasť danej vrstvy.
Full Image: Pokrytie celej plochy obrazu s reguláciou hustoty nánosu atramentu. Ide o plochu obrazu, nie automaticky o celý stôl alebo materiál.

Tieto zdroje sú dostupné pre funkcie White, Varnish, Primer a Black. Combine kombinuje údaje kanálov; výber rôznych obrázkov vykonáva Image Docking.

03 / VYKONÁVANIE

Uložte nastavenia. Spustite tlač.

Aktuálne tlačidlá Load Config a Save Config na JETRIX EX. — Ukladanie a čítanie plánov

Save Config/Load Config umožňujú uložiť pripravené nastavenia harmonogramu a znova ich načítať. Po príprave materiálu a potvrdení úlohy spustíte tlač tlačidlom PRINT.

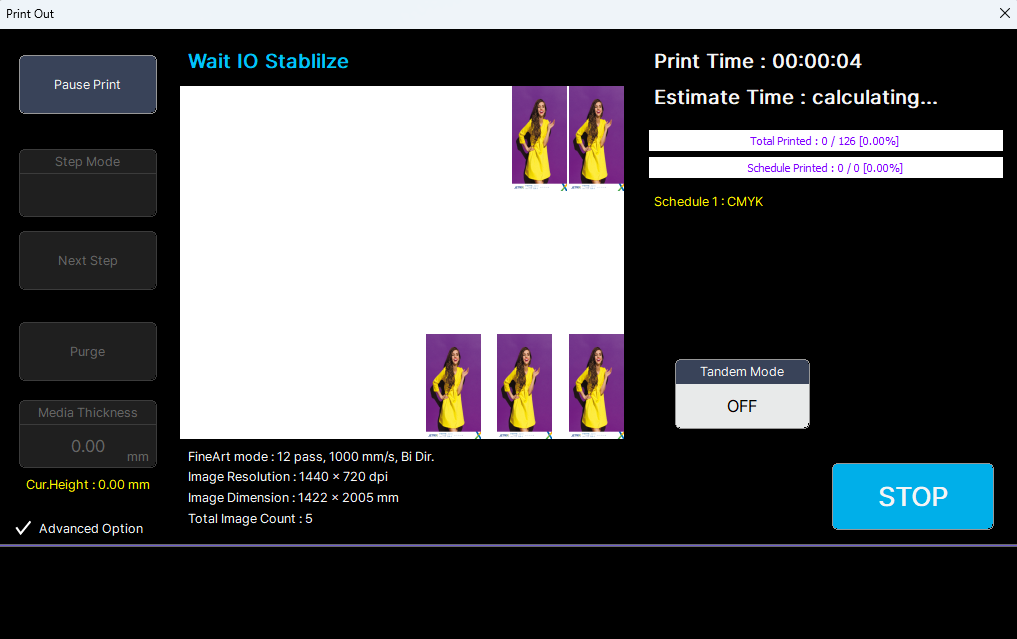

Aktuálne okno Print Out v JETRIX EX s časom tlače, priebehom celej úlohy a aktuálnym plánom. — Vytlačiť

Program zobrazuje priebeh celej úlohy a harmonogramu. Stroj vykoná naprogramovaný proces bez manuálneho prepínania súborov medzi vrstvami.

Procesné režimy a konfigurácia

JETRIX EX podporuje až 9 virtuálnych stolov, 7 harmonogramov na stôl a až 6 vrstiev v harmonograme. Harmonogramy a vrstvy sa konfigurujú postupne. Single Layer priraďuje jednu funkciu tlače; Multi Layer umožňuje konfigurovať niekoľko funkcií súčasne.

Emboss a JustCure nie sú kompatibilné s režimom Multi Layer. V režime Multi Layer sa Print Mode a Print Direction nastavujú pre prvú vrstvu. Dostupnosť funkcií a atramentových kanálov sa potvrdzuje podľa verzie programu a konfigurácie tlačiarne.

Rozmery a poloha obrázkov sú pripravené a skontrolované operátorom pred spustením procesu.

Príklady sekvencií - poradie nanášania zľava doprava

Farba na svetlom materiáli

Farba

Základná CMYK tlač, keď substrát poskytuje primeraný jas a test potvrdí priľnavosť bez primeru.

Pokrytie na tmavom základe

Biela→Farba

Biela vytvorí svetlý základ, aby sa farba na tmavom povrchu nestratila. Tejto sekvencii môže predchádzať primer, ak to substrát vyžaduje.

Selektívna príprava a farba

Primer→Biela→Farba

Príprava len grafických plôch, nepriehľadného podkladu a farby - napr. samostatné tvary na skle.

Výtlačok zobrazený cez substrát

Primer→Farba→Biela

Farba ide bližšie k sklu, biela za ňou poskytuje krytie. Grafika je pripravená na prezeranie cez povrch, zvyčajne v zrkadlovom obraze.

Dve strany, jeden naprogramovaný proces

Primer→Farba A→Biela→Farba B

Farba A pri pohľade cez priehľadný materiál, farba B pri pohľade zo strany tlače. Môžu to byť rôzne grafiky zo samostatných súborov. Biela vrstva oddeľuje obrázky a primer pripraví vybranú oblasť.

Dokončenie vybraných detailov

Farba→Selektívny lak

Samostatná maska určuje, kde má vzniknúť lesk. Ak to aplikácia vyžaduje, pred farbou možno naniesť primer a biely atrament.

Ide o príklady, nie úplný zoznam režimov. Poradie vrstiev, potrebné kanály, krytie a nastavenia vytvrdzovania sa volia podľa materiálu a smeru pohľadu na grafiku. Primer nie je potrebný pri každej aplikácii.

PODSVIETENIE A MASKOVANIE SVETLA

Vytlačíte obrázok.
Navrhujete aj svetlo.

V podsvietenej grafike môžete plánovať nielen farby, ale aj miesta, ktoré prepúšťajú svetlo. Čierna maskovacia vrstva umožňuje obmedziť podsvietenie vybraných oblastí. Jej úlohou je blokovať svetlo tam, kde má grafika zostať tmavá.

Príklad: panoráma mesta, v ktorej sa pri zapnutom podsvietení rozsvietia vybrané okná. Súbor farieb vytvára ilustráciu a samostatná maska definuje oblasti blokujúce svetlo. Kombinujete vrstvy farieb, bielej a maskovania v naprogramovanom procese.

Príklad panorámy mesta: vzhľad bez podsvietenia, názorná čierna maska s otvormi zodpovedajúcimi oknám a efekt podsvietenia pre vybrané okná. — Schéma maskovania svetla. Skontrolujeme požadovanú nepriehľadnosť čiernej vrstvy a bielej s cieľovým podsvietením; nie každý jeden výtlačok čiernej farby poskytuje úplné blokovanie svetla.

TANDEM / KONTINUITA VÝROBY

TANDEM

Prebieha tlač.
Pripravíte ďalšiu dávku.

Dve oblasti stola. V jednej prebieha tlač, v druhej príprava materiálu.

V režime Tandem je stôl rozdelený na prednú a zadnú tlačovú oblasť. Po dokončení tlače v prednej oblasti sa tlačí v zadnej oblasti stola. Operátor môže vpredu odobrať hotové výtlačky a pripraviť ďalší materiál.

Príprava materiálu prebieha pri tlači v druhej oblasti. To umožňuje znížiť prestoje spojené s výmenou substrátu pri výrobe väčších sérií. Veľkosť diela musí zodpovedať oblastiam určeným na tandemovú prácu.

POTVRDENIE PRI STOLE

Dve tlačidlá.
Dve oblasti.

Na oboch koncoch stola sú fyzické tlačidlá na potvrdenie práce v danej oblasti. Po príprave materiálu operátor potvrdí jeho pripravenosť pri stole.

Tlačidlo aktívne = pripravené na tlač. Zelené svetlo znamená pripravenosť na tlač. Počas tlače zostáva tlačidlo aktívne. Zhasnuté tlačidlo znamená výmenu materiálu a nepovoľuje pokračovanie tlače v danej oblasti.

Výmena materiáluNeaktívne · vypnuté

Pripravené na tlačAktívne · svieti na zeleno

Detail panela LXa8: zelené tlačidlo na potvrdenie zóny 1 s jasným odznakom ZONE 1. — **ZÓNA 1** - tlačidlo na potvrdenie oblasti 1 na LXa8.

01 / PRVÁ OBLASŤ

Tlač v prednej časti stola

Schéma stola zhora: tlač v prednej oblasti A, materiál v zadnej oblasti B pripravený na ďalšiu fázu.

Tlač prebieha v prednej oblasti stola. V zadnej oblasti čaká pripravený materiál. Obe tlačidlá sú aktívne: predná oblasť tlačí a zadná je pripravená na tlač.

02 / SÚBEŽNÁ PRÁCA

Vzadu potlač, vpredu výmena

Schéma stola zhora: tlač v zadnej časti B, predná oblasť A určená na nahradenie potlačených prvkov novým materiálom.

Po dokončení tlače v prednej oblasti sa tlačí v zadnej oblasti stola. Operátor odoberá hotové výtlačky spredu a pripravuje ďalší materiál. Predné tlačidlo je neaktívne a zhasnuté; zadné zostáva počas tlače aktívne.

03 / ĎALŠIA SÉRIA

Potvrdenie pripravenosti a následná tlač

Schéma stola zhora: opätovná tlač v prednej oblasti A po potvrdení pripravenosti operátorom, v oblasti B bola dokončená predchádzajúca dávka.

Po príprave materiálu operátor potvrdí pripravenosť tlačidlom na stole. Po dokončení aktuálnej oblasti môže tlačiareň začať tlačiť v ďalšej oblasti. Počas tlače vpredu zostáva predné tlačidlo aktívne; vzadu operátor vymieňa materiál pri neaktívnom tlačidle.

Schéma stola zhora: A - predná časť, B - zadná časť. Zelené tlačidlo znamená pripravené na tlač a tlačidlo je vypnuté - výmena materiálu.

OVLÁDANIE AJ V GUI

Wait Signal → Next GO

Wait Signal - po zapnutí tejto funkcie program čaká na potvrdenie bez toho, aby sa presunul do ďalšej oblasti.

Next GO — operátor potvrdí, že materiál je pripravený; program sa môže presunúť do ďalšej oblasti a začať ju tlačiť.

Tandemový režim bude dostupný, keď aktuálna úloha tento režim podporuje. Rozloženie obrázka sa pripraví po načítaní údajov do stola.

Tlačidlá JETRIX EX: Tandemový režim zapnutý, Wait Signal a Next GO. — Tandemový režim, Wait Signal a Next GO v rozhraní JETRIX EX.

Dostupnosť a nastavenie režimu Tandem sa potvrdzuje podľa konfigurácie tlačiarne, verzie programu a plánovanej úlohy. Materiál sa pripravuje vo vyhradenej oblasti v súlade s pravidlami obsluhy zariadenia.

03 / STAVBA A PREVÁDZKA

Kvalita začína
pred prvou kvapkou.

Upevnenie materiálu, riadený pohyb vozíka a vytvrdzovanie atramentu tvoria spoločný proces. V LXa8 má každý z týchto krokov vlastné konštrukčné riešenia.

Stôl LXa8 s modrou LED signalizáciou a pojazdom nad materiálom

Zväčšiť

Podtlakových zón.
Stabilná poloha materiálu.

Podtlak sa zapne automaticky pri spustení tlače. Rozdelenie do šiestich zón a ovládanie vpredu aj vzadu uľahčujú prácu s pevnými aj flexibilnými materiálmi.

Automatické polohovacie kolíky na okrajoch pomáhajú opakovane umiestniť materiál pred spustením tlače.

POHYB VOZÍKA

Lineárny pohon

Presné ovládanie pohybu podporuje stabilné vedenie vozíka a opakovateľnosť tlače na veľkej ploche.

KVAPKA A VYTVRDZOVANIE

KM1024a + UV LED

Hlavy Konica Minolta, malé 6 pl kvapôčky a režim maskovania podporujú reprodukciu detailov. LED lampy fixujú atrament počas procesu tlače.

Detailný záber na spodnú stranu vozíka a ochranu pred kolíziou

OCHRANA HLAVY

Kontrola kolízie

Systém Anti-Head Crush znižuje riziko nárazu hláv do materiálu. Správne usporiadanie materiálu je stále súčasťou prípravy diela.

KAŽDODENNÁ PRÁCA

Menej manuálnych krokov.
Viac kontroly.

Automatický stierač

Po opláchnutí hláv stierač odstráni zvyšky atramentu z ich povrchov. Uľahčuje každodennú obsluhu tlačového systému.

Výsuvné zásobníky atramentu

Výsuvné zásobníky umožňujú pohodlné dopĺňanie atramentu spredu.

Bezpečnostné svetelné clony a LED signalizácia

Bezpečnostné svetelné clony reagujú na vstup do pracovnej zóny. Modré LED signalizujú tlač, červené núdzové zastavenie alebo aktiváciu svetelnej clony.

Voliteľný ionizátor

Znižuje elektrostatický náboj na povrchu. Jeho použitie závisí od materiálov a konfigurácie zariadenia.

04 / FARBA A POVRCHOVÁ ÚPRAVA

Stroj a atrament.
Rovnaký výrobca.

InkTec vyrába tlačiarne JETRIX aj atramenty pre tieto zariadenia. O atramentoch ULS pre sériu LXa a ich dodaní na Slovensku sa poraďte s Alphaset.

CMYKLcLmWPV

Atramenty JETRIX ULS: C, M, Y, B, LC a LM na pozadí tlačiarne JETRIX LXa8

INKTEC ULS / JETRIX LXa

Paleta a funkčné atramenty závisia od konfigurácie.

CMYK + Lc/Lm

Farba prispôsobená objednávkam

Základom je CMYK. Svetlá azúrová a svetlá purpurová rozširujú možnosti konfigurácie pri grafike s jemnými tónovými prechodmi.

BIELY

Čitateľná farba na náročnom podklade

Biela umožňuje vytvoriť podklad pre grafiku na transparentných a farebných podkladoch. Automatická cirkulácia funguje aj pri nečinnosti a miešadlo v nádrži pomáha udržiavať rovnomernú koncentráciu atramentu.

PRIMER + LAK

Príprava a konečný výsledok

Primer je vhodný pre náročné povrchy ako je sklo alebo kov. Lak umožňuje selektívnu alebo celkovú úpravu v závislosti od prevedenia a výbavy.

Konfigurácia pre vašu výrobu.

LXa8 môže mať až 16 hláv v jednom alebo dvoch radoch. Počet hláv, svetlé odtiene, biely atrament, primer a lak sa určujú pri výbere tlačiarne. Uvedené možnosti nie sú súčasťou každej konfigurácie.

UV LED

Intenzita UV žiarenia dosahuje až 3 890 mW/cm². Certifikát GREENGUARD Gold sa vzťahuje na UV atramenty InkTec.

05 / TEMPO VAŠEJ VÝROBY

Rýchlosť dáva zmysel
ruka v ruke s kvalitou.

Päť režimov tlače s rôznym počtom prejazdov. Pred výberom konfigurácie je vhodné vykonať skúšku na vašom materiáli.

VYBRANÝ REŽIM

Production

69,8 m²/h

Počet prejazdov: 6 / 6 farieb

Východiskový bod pre rozhovor o každodennej výrobe. Cieľový režim sa volí v závislosti od obrazu, materiálu a očakávaného efektu.

Vyberte režim na grafe

REŽIM/POČET PREJAZDOVVÝKON TLAČE

Údaje pre 6 farieb: režim maskovania, šírka tlače 3,2 m. Výsledok závisí okrem iného od obrazu, firmvéru, prevádzky počítača, konfigurácie a nastavení. Uvedené hodnoty nepredstavujú priepustnosť každej úlohy ani efektivitu tlače bielou farbou alebo lakom.

ZO SÚBORU DO TLAČE

Známy RIP.
Vyhradený panel JETRIX.

RIP pripravuje obrázok na tlač a je zodpovedný za nastavenie farieb. Na ovládanie zariadenia slúži originálne rozhranie JETRIX. Oba prvky sú prispôsobené vášmu spôsobu práce.

ONYXCALDERAPRINT FACTORY*

* Podporované RIP. Pre zvolenú konfiguráciu je potvrdený výber verzie, ovládača, licencie a funkcií.

01
Pripravte si grafiku
Určite formát, farbu a prípadné vrstvy bieleho alebo ďalších funkčných atramentov.
02
Vyberte materiál a režim
Pripravte podklad, položte ho na stôl a vyberte parametre určené pri skúškach.
03
Skontrolujte výsledok
Posúďte farbu, detail a priľnavosť v podmienkach, v ktorých bude hotová potlač použitá.

06 / TECHNICKÉ ÚDAJE

Všetko, čo potrebujete vedieť
pred nákupom.

Parametre uvedeného variantu. Štandardná výbava, voliteľné prvky a konfigurácia objednávanej tlačiarne sa potvrdzujú v ponuke.

Tlač a materiál

Technológia: Stolová UV LED tlač (flatbed)
Tlačová plocha / full bleed: 3 200 × 2 010 mm / bez okrajov
Hrúbka podkladu: Do 100 mm
Zaťaženie stola: Do 100 kg/m²
Adresovateľné rozlíšenie: Do 1 440 dpi
Podtlak: 6 zón, ovládanie spredu a zozadu
Polohovanie materiálu: Automatické polohovacie kolíky

Hlavy a atrament

Typ hláv / malá kvapka: Konica Minolta KM1024a / 6 pl
Usporiadanie hláv: Do 16 hláv v 1 alebo 2 radoch
Atrament: InkTec UV LED
Možná konfigurácia: CMYK, Lc, Lm, biela, primer, lak
Systém bielej: Cirkulácia a miešadlo v zásobníku
Softvér RIP: ONYX, CALDERA, PRINT FACTORY

Tlačové podklady

Akryl, sklo, kov, plasty, drevo, papier, koža, kameň a bridlica, keramika a látky. Potlačiteľnosť a príprava povrchu sa posudzuje na konkrétnom materiáli.

JETRIX / MIESTNA DISTRIBÚCIA

Technológia JETRIX.
Podpora blízko vašej výroby.

Informácie o nákupe, dostupnosti a podpore na Slovensku nájdete u miestneho partnera značky.

Zastúpenie na Slovensku

Kontakt a podpora na Slovensku - ALPHASET

07 / PODPORA

Dobrá tlačiareň.
Partner pre ďalšie kroky.

V deň doručenia našu spoluprácu nekončíme. Chceme, aby LXa8 vyhovoval vašej spoločnosti a po inštalácii dobre fungoval.

01 / VÝBER

Začíname počúvaním.

Hovoríme o objednávkach, materiáloch a očakávaniach. Stroj neodporúčame nasilu. Ak potrebujete riešenie, ktoré nemôžeme poskytnúť, môžeme vás odkázať na iné subjekty.

02 / INŠTALÁCIA

Končíme, až keď kvalita
spĺňa požiadavky.

Každá inštalácia je iná. Pred jej dokončením sa overuje fungovanie zariadenia a kvalita tlače.

03 / ŠKOLENIE

Dve etapy.
Čas na vaše otázky.

Zaškolenie pomáha zvládnuť prvé úlohy. Po získaní skúseností z každodennej prevádzky je priestor na doplňujúce otázky. Rozsah školenia a termín následnej konzultácie si dohodnite s Alphaset.

2026

Prvá inštalácia JETRIX LXa8 v Európe - v Poľsku.
JETRIX v reálnej výrobe. Kontakt na Slovensku ↗

08 / PRAKTICKÉ OTÁZKY

Než sa rozhodnete.

Najčastejšie témy, o ktorých sa oplatí diskutovať pri výbere stolovej tlačiarne.

Platí 180 m²/h pre každú zákazku?

Toto je maximálna rýchlosť v režime Top Speed s 2 prejazdmi a 6 farbami. Production je 69,8 m²/h so 6 prejazdmi. Skutočný výsledok závisí od súboru, konfigurácie, režimu, nastavení a ďalších vrstiev. Tempo celej výroby ovplyvňuje aj nakladanie materiálu a prípravné práce.

Dokáže LXa8 tlačiť na môj materiál?

Tlačiareň umožňuje tlač na rôzne podklady, napríklad akryl, sklo, kov, drevo a plasty. Vykonáva sa skúška na konkrétnom materiáli, pretože jeho povrch, príprava a plánované použitie určujú priľnavosť. Podľa potreby sa volí primer.

Má každá tlačiareň bielu, primer a lak?

Nie. Ide o voliteľné konfigurácie LXa8. Atramentové kanály, počet hláv a ich usporiadanie sa volia podľa vašich zákaziek. Rovnako sa potvrdzuje dostupnosť svetlých odtieňov, ionizátora a softvéru RIP.

Čo znamená 6pl a 1 440 dpi?

6pl je objem malej kvapky atramentu (pikolitre). Maximálne adresovateľné rozlíšenie je až 1 440 dpi. Samotný parameter nepopisuje celý efekt – počíta sa aj režim tlače, počet prejazdov, materiál a farebný profil.

Má LXa8 možnosť roll-to-roll?

Predstavená LXa8 je stolová tlačiareň bez voliteľného roll-to-roll. Ak potrebujete tlačiť aj z rolky, porovnajte LXa7-R a LXa6-R alebo prediskutujte celý výrobný proces s Alphaset.

Čo pripraviť na konzultáciu a inštaláciu?

Ukážkové súbory, materiály, bežné formáty a očakávaný počet úloh. Pred dodaním sú potrebné aj informácie o hale, prepravnej trase, dostupnom priestore a napájaní. Umožňujú zvoliť konfiguráciu a naplánovať inštaláciu na konkrétnom mieste.

09 / DOKUMENTÁCIA

LXa8. Aj v PDF.

Slovenská brožúra JETRIX a originálny katalóg výrobcu. Obe verzie sa otvoria na novej karte.

SLOVENSKÁ VERZIA / SKKatalóg JETRIXModel, funkcie a parametre / A4 / 9 strán

ANGLICKÁ VERZIA / ENKatalóg výrobcuOriginálna dokumentácia JETRIX

UKÁŽTE NÁM VAŠU VÝROBU

Zoznámte sa s modelom.
Overte si jeho dostupnosť.

Začnime vašimi materiálmi, zákazkami a očakávaniami. S výberom konfigurácie a rozsahu skúšok sa obráťte na Alphaset.

Kontakt na Slovensku

← Všetky modely JETRIX
